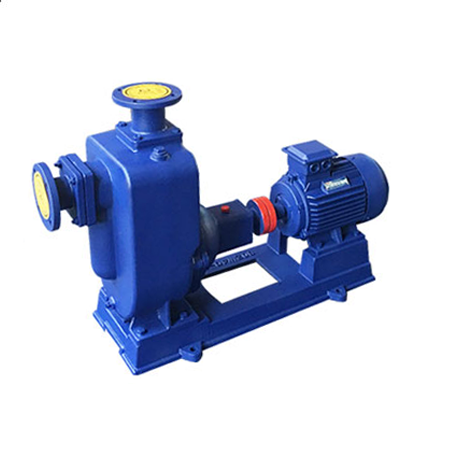

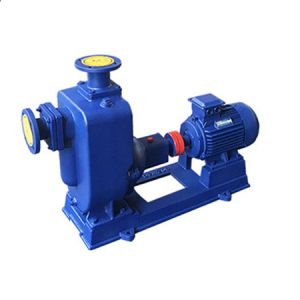

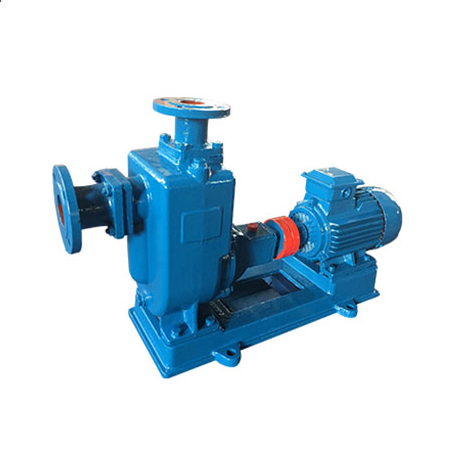

型號 :ZW系列
材質 :HT 200/SS 304/SS 316
進口直徑：25~300mm
出口直徑：25~300mm
流 量：8~1000m3/h
工作溫度：小于80℃
固體顆粒：30%
工作允許壓力：1.0MPA
許用試驗壓力：1.6MPA
ZW系列自吸式無堵塞污水泵是在收割機基礎上開發的一種新型結構產品。這種泵采用自吸和無堵塞相結合的方式，采用軸向泵，回流外混合型。通過對箱體和葉輪槽的特殊設計，不僅不需要固定于底閥內，倒入清水，即可正常自吸，也可吸排含大顆粒、谷物和長纖維介質。它具有結構緊湊、操作方便、運行平穩、維護容易、效率高、壽命長，并有較強的自吸能力等優點。管路中不需安裝底閥，工作前只需保證泵體內儲有定量引液即可。因此簡化了管路系統，又改善了勞功條件。
1.超溫≤50℃，中溫≤80℃。
2.PH值范圍為6-9(鑄鐵泵)，2-13(不銹鋼泵)。
3.中濃度不應超過1240 kg/m3。
4.自吸高度不應超過規定的4.5-5.5米，吸入管不得超過10米長。
5.可通過直徑為泵口徑60%的懸浮顆粒和5倍長的纖維蛋白口徑。
型號意義舉例
50 ZW 10 - 20 P B
“B” 表示防爆電機
“P” 表示不銹鋼材質
“20” 表示揚程
“10”表示流量(m3/h)
“ZW” 表示自吸排污泵
“50” 表示吸入口徑
工作原理與結構說明
a.泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向回流外混式系統。
b.泵停止工作后,泵內腔已儲到有一定容積的液體。
c.當泵起動吋，泵內的儲液在葉輪的作用下，液體通過氣液分離管的網格山東回流到工神華作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。
| 型號 | 流量(m3/h) | 揚程 | 轉速(r/min) | 自吸高度 | 電機功率 | 允許通過 顆粒直徑 | 允許通過 纖維長度 | 壓力控制范圍(MPa) |
| 25ZW8-15 | 8 | 15 | 2900 | 5.5 | 1.5 | 15 | 120 | 0.1-0.18 |
| 32ZW10-20 | 10 | 20 | 2900 | 5.5 | 2.2 | 20 | 150 | 0.15-0.25 |
| 40ZW20-15 | 20 | 15 | 2900 | 5.5 | 2.2 | 25 | 230 | 0.1-0.18 |
| 40ZW15-30 | 15 | 30 | 2900 | 5.5 | 3 | 25 | 230 | 0.24-0.32 |
| 50ZW10-20 | 10 | 20 | 2900 | 5.5 | 2.2 | 30 | 250 | 0.15-0.25 |
| 50ZW20-15 | 20 | 15 | 2900 | 5.5 | 2.2 | 30 | 250 | 0.1-0.18 |
| 50ZW15-30 | 15 | 30 | 2900 | 5.5 | 3 | 30 | 250 | 0.24-0.32 |
| 65ZW30-18 | 30 | 18 | 2900 | 5.5 | 4 | 40 | 380 | 0.13-0.20 |
| 65ZW20-30 | 20 | 30 | 2900 | 5.5 | 5.5 | 40 | 380 | 0.24-0.32 |
| 65ZW25-40 | 25 | 40 | 2900 | 5.5 | 1.5 | 40 | 380 | 0.32-0.42 |
| 80ZW40-16(2) | 40 | 16 | 2900 | 5.5 | 4 | 50 | 400 | 0.11-0.18 |
| 80ZW40-16(4) | 40 | 16 | 1450 | 5.5 | 4 | 50 | 400 | 0.1-0.18 |
| 80ZW65-25 | 65 | 20 | 2900 | 5.5 | 7.5 | 50 | 400 | 0.18-0.28 |
| 80ZW80-35 | 80 | 35 | 2900 | 5.5 | 15 | 50 | 400 | 0.24-0.37 |
| 80ZW80-45 | 80 | 45 | 2900 | 5.5 | 22 | 50 | 400 | 0.38-0.48 |
| 80ZW50-60 | 50 | 60 | 2900 | 5.5 | 22 | 50 | 400 | 0.55-0.65 |
| 100ZW100-15 | 100 | 15 | 1450 | 5.5 | 7.5 | 60 | 500 | 0.1-0.18 |
| 100ZW80-20 | 80 | 20 | 1450 | 5.5 | 7.5 | 60 | 500 | 0.15-0.25 |
| 100ZW100-20 | 100 | 20 | 1450 | 5.5 | 11 | 60 | 500 | 0.15-0.25 |
| 100ZW100-30 | 100 | 30 | 2900 | 5.5 | 22 | 60 | 500 | 0.24-0.32 |
| 100ZW80-60 | 80 | 60 | 2900 | 5.5 | 37 | 60 | 500 | 0.55-0.65 |
| 100ZW80-80 | 80 | 80 | 2900 | 5.5 | 45 | 60 | 500 | 0.75-0.82 |
| 125ZW120-20 | 120 | 20 | 1450 | 5.5 | 15 | 80 | 750 | 0.13-0.22 |
| 150ZW200-15 | 200 | 15 | 1450 | 5.5 | 15 | 80 | 750 | 0.1-0.18 |
| 150ZW200-20 | 200 | 20 | 1450 | 5 | 22 | 80 | 750 | 0.15-0.25 |
| 150ZW200-28 | 200 | 28 | 1450 | 5 | 30 | 80 | 750 | 0.23-0.30 |
| 150ZW180-40 | 180 | 40 | 1450 | 5 | 55 | 80 | 750 | 0.32-0.42 |
| 200ZW280-14 | 280 | 14 | 1450 | 5 | 22 | 120 | 1000 | 0.1-0.17 |
| 200ZW300-18 | 300 | 18 | 1450 | 5 | 37 | 120 | 1000 | 0.13-0.20 |
| 200ZW300-25 | 300 | 25 | 1450 | 5 | 45 | 120 | 1000 | 0.18-0.28 |
| 200ZW280-28 | 280 | 28 | 1450 | 5 | 55 | 120 | 1000 | 0.21-0.31 |
| 250ZW400-22 | 400 | 22 | 1450 | 4.5 | 55 | 150 | 1600 | 0.17-0.25 |
| 300ZW800-14 | 800 | 14 | 1450 | 4.5 | 55 | 170 | 2000 | 0.1-0.17 |
